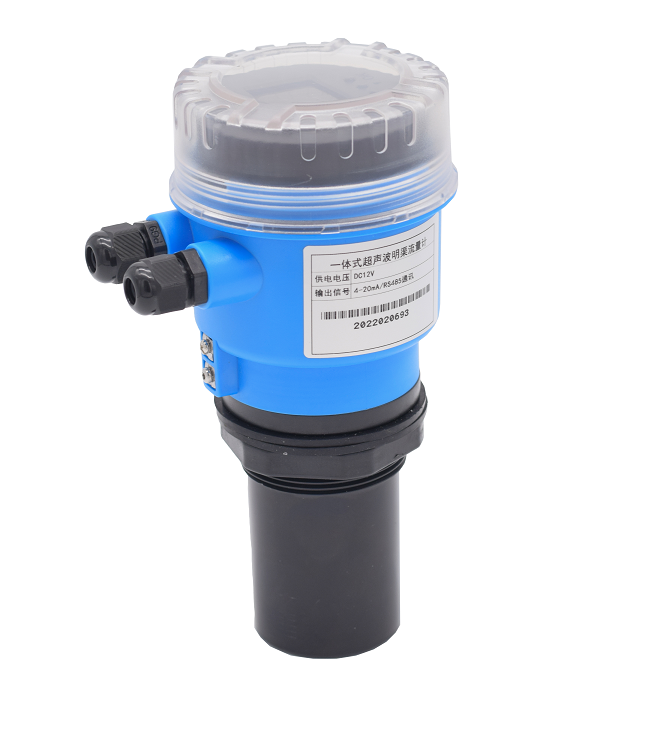

儀表安裝與調試

安裝

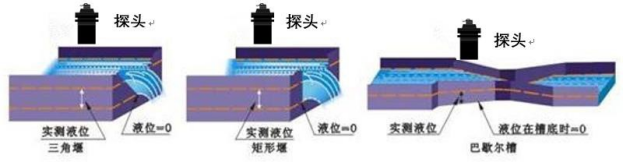

明渠流量計常用三種槽型安裝方式。根據現場實際情況及流量大小合理選擇。

注：具體槽形尺寸及對應流量范圍見附件 2；

儀表安裝在渠中央或靜水井上；  儀表需安裝在堰板或堰槽的上游；

堰槽、堰板制作建議使用玻璃鋼、PVC 或不銹鋼，三角堰、矩形堰堰口尺寸要準確，朝向進水一側內壁要求光滑，巴歇爾槽喉道部分尺寸要準確，槽內壁要光滑。

一體式接線法

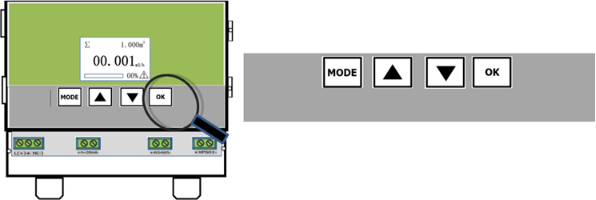

按鍵

【MODE/SET】+【OK】組合鍵進入設置界面。儀表需要調試設置參數時，可同時按下

【MODE/SET】+【OK】進入參數設置界面；

【MODE/SET】+【▲】組合鍵向左移動光標。儀表在修改設置參數時，可同時按下【MODE/SET】

+【▲】能使光標向左移動。

【MODE/SET】+【▼】組合鍵向右移動光標。儀表在修改設置參數時，可同時按下【MODE/SET】

+【▼】能使光標向右移動。

【MODE/SET】：返回鍵。(注：分體式表為 MODE 鍵，一體式表為 SET 鍵)在儀表調試時，按該鍵，則可退出本級菜單，返回到上一級菜單，或返回主界面。

【▲】：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數據時，該鍵做加法鍵用;

【▼】：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數據時，該鍵做減法鍵用;

【OK】：確認/退出鍵。在菜單中，該鍵作確認鍵用。

現場調試設置

槽型槽號設置

超聲波明渠流量計在調試設置時得根據現場實際槽型及槽號來進行設置。  下面以巴歇爾槽一號槽來舉例說明：

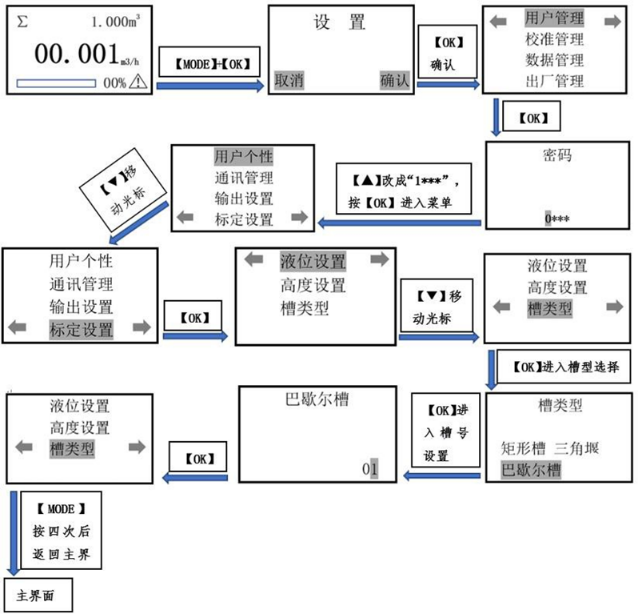

 槽型槽號設置：（操作步驟如下）

高度設置

超聲波明渠流量計現場安裝完成后，還需要進行零點標定設置，也就是 “高度設置”， 即超聲波明渠傳感器（探頭）聲波發射面至渠底的實際安裝高度。（用卷尺測量所得尺寸） 下面以安裝高度（探頭發射面至槽底部的距離）1.000m 舉例說明：

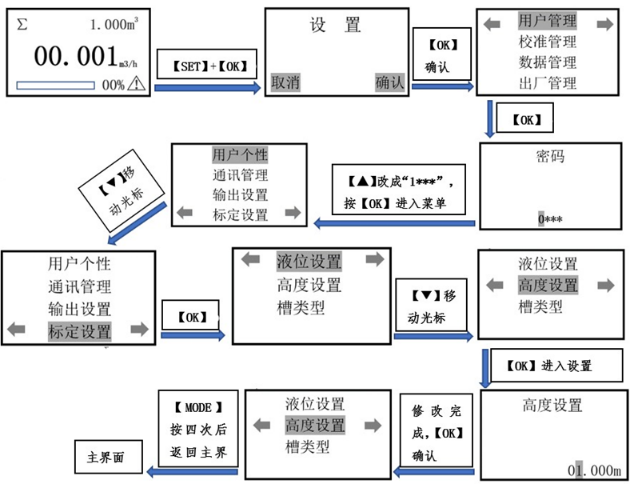

高度設置：（操作步驟如下）

基本菜單說明

進入菜單（【MODE】+【OK】/【SET】+【OK】）

注：本儀器現場安裝完成后，用戶所需設置參數都在“用戶管理”菜單內，與其它管理菜單均無關聯，無需設置操作！

用戶管理：（進入密碼：1***）

菜單說明

進入菜單“用戶個性”

語言：菜單中文、英文可選；

對比度：可對屏幕顯示清晰度調整；

背光選擇：可選擇背光常亮或按鍵時亮；

顯示模式：儀表提供流量顯示模式或液位顯示模式；

電流類型：儀表提供 4-20mA 與 0-10mA 兩種電流輸出方式；

瞬流分辨率：瞬時流量小數點位數選擇，有 1 位、2 位、3 位可選； 最小液位：默認為 0.001m，可根據實際情況進行調整；

最大液位：默認為 3.000m,無需修改；

流量單位：儀表內置流量單位有 m3/h、L/H、T/H、G/H、m3/min、L/min、m3/s、L/s 可根據需要進行選擇；

累計分辨率：累積流量值小數點位數選擇，0.001m3、0.01m3、0.1m3、1m3 可根據需要進行選擇；

預置累計：累積值預置或清零功能。進入菜單“通訊管理”

地址：001-999 可任意修改；

波特率：300、600、1200、2400、4800、9600、14400、19200、38400 可任意修改； 數據位：5 位、6 位、7 位、8 位可任意修改；

停止位：儀表停止位有 1 位、1.5 位、2 位可選；

校驗方式：儀表提供校驗方式分無校驗、奇校驗、偶校驗、標志位、空白位； 通訊協議：協議 1、協議 2，默認協議 1

進入菜單“輸出設置”

電流量程：儀表提供電流輸出時對輸出量程的設置。如：儀表選用電流輸出 4-20mA 時，4mA 對應 0，20mA 對應儀表輸出量程上限值。

電壓量程：儀表提供電壓輸出時對輸出量程的設置。進入菜單“標定設置”

液位設置：需要時進行設置（一般不需要設置）；

高度設置：儀表標定時用；（探頭發射面至槽底部的實際高度值）

槽類型：儀表內置三種槽類型，矩形槽、三角堰、巴歇爾槽，根據現場實際采用槽型進行設置。

技術參數
