一、產品概述

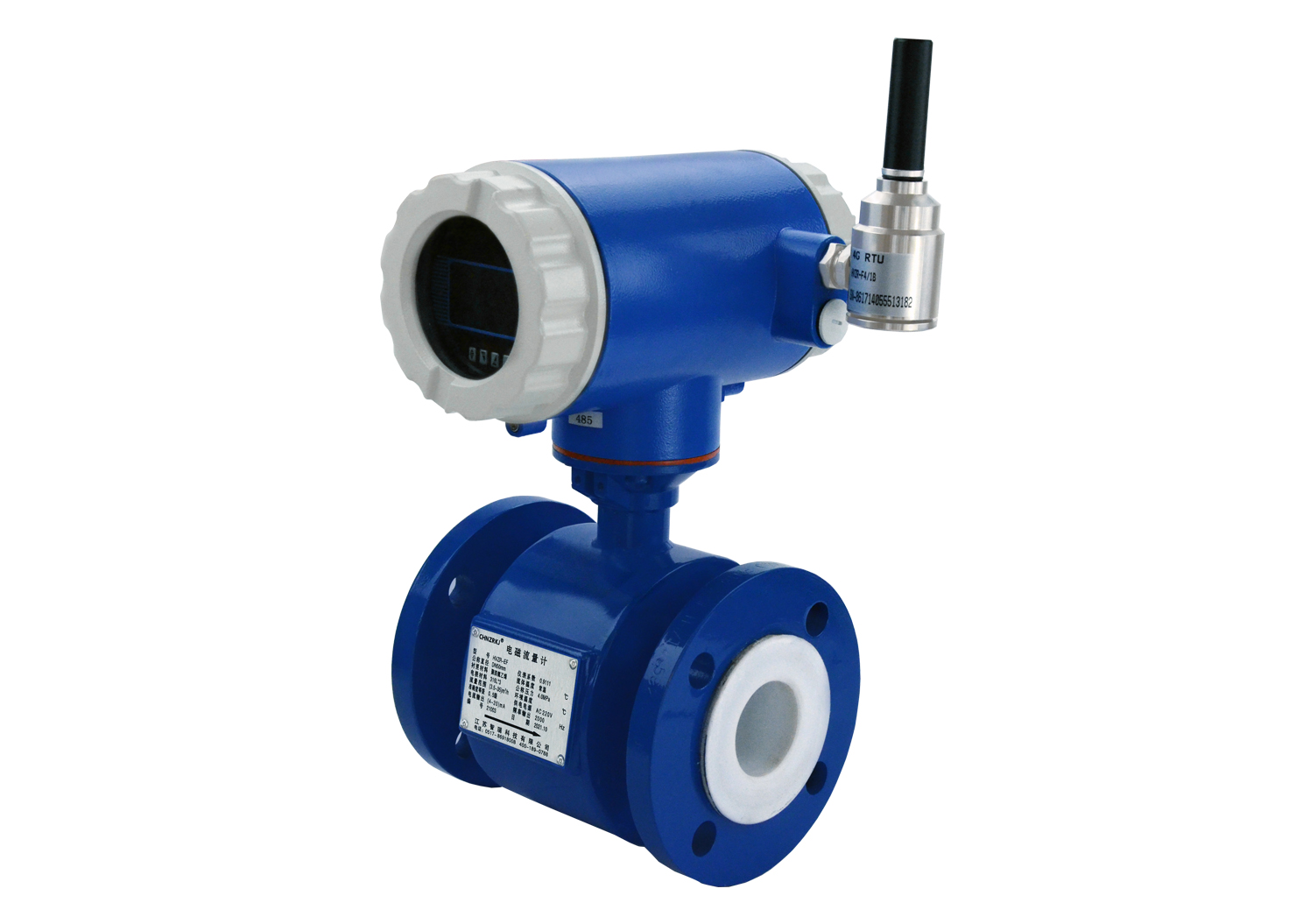

HVZR系列智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

其中推出的無線遠傳系列產品采用一體4G RTU通訊模塊，具備高速率、低延遲、小體積、使用簡單等特點，并開創性的采用了芯片板載的設計方案。無線遠傳系列支持國內三大運營商Cat-1網絡接入，具有雙卡單待功能，產品內置一張貼片卡，產品采用工業級設計標準，支持寬電壓端子供電。

該系列根據串口RS485通信方式，支持微信小程序或PC端WEB頁面進行遠程查看，使用簡單方便，適用性更強。

二、產品特點

1、全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1。

2、超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

3、采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

4、采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

5、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

6、在現場可根據用戶實際需要在線修改量程。

7、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

8、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

9、具有RS485、RS232、Hart、Modbus和4G無線輸出等數字通訊信號輸出。（選配）

10、具有自檢與自論斷功能。

11、小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制。（選配）

12、內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄次掉電時間。

13、紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能。（選配）

三、技術參數：

1、供電電源:AC220V,允差15%;或DC24V,紋波≤5%

2、測量周期: 500ms每秒2次

3、測量介質：水、海水、食用油、原油、酸堿液、啤酒等能傳導聲波的均勻液體

4、流速范圍：0.2～8m/s

5、防護等級：IP65

5、工作壓力：1.6MPa

6、環境溫度：-40℃～+50℃

6、介質溫度：聚四氟乙烯襯里≤180℃；橡膠材質襯里≤65℃

7、電流輸出：4-20mA或0-20mA

8、頻率信號：12～9999Hz之間任選OCT輸出

9、脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出

10、報警信號：繼電器及OCT輸出，近20種源信號可選

11、管道材質：鋼、不銹鋼、鑄鐵、水泥管、PVC、鋁、銅等一切質地密致管道，允許有襯里

四、安裝注意事項：

1、非測量電極的軸線必須近似于水平方向；

2、測量管道內必須完全充滿液體；

3、流體的流動方向和流量計的箭頭方向一致；

4、管道內要有真空會損壞流量計的內襯，需特別注意；

5、在流量計附近應無強電磁場；

6、在流量計附近應有充裕的空間，以便安裝和維護；

7、若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離少要有30×D(D為流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道。

五、安裝環境：

1、盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等，以免磁場影響傳感器的工作磁場和流量信息。

2、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。

3、應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95.9%。

4、選擇便于維修，活動方便的地方。

5、流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量計下游側。
