水資源遠程監控系統（V3.0版），以水利部發布的《水文監測數據通信規約》為依據，實現了對水文水資源數據的采集、傳輸、處理、展示。系統可以監控用水量多少、水位變化、墑情情況、降水情況，并為用戶做出決策提供必要的數據支持。整個系統分為三部分：前端數據采集系統、數據通訊系統、監控操作及數據展示系統。

一、前端數據采集系統

前端數據采集系統主要指的采集水位數據的各種硬件設備和遠程傳輸設備。

二、數據通訊系統

數據通訊系統主要負責接收前端設備傳輸?shù)谋O(jiān)控?cái)?shù)據。對數據進行分類入庫。為網站的數據展示準備必要的基礎數據。并且作為橋梁連接前端設備和網站，實現網站與前端設備的直接“對話”。

三、實時監控及數據展示系統

水資源實時監控操作及數據展示系統基于B/S（瀏覽器/服務器）架構，以當前主流、易用的瀏覽器操作和直觀的圖形、表格方式，直接面向用戶，為用戶提供監控?cái)?shù)據的顯示、監控?cái)?shù)據的統計報表、對前端設備的控制監測。

3.1系統首頁：進入系統首頁后，顯示本系統的運維簡報，在線監測監控統計列表，以及五個子系統的入口。依據登錄用戶的不同角色分配，用戶可查看不同的功能子系統，在線統計列表中，可以查看各地區當前在線的測站信息。

3.2系統管理

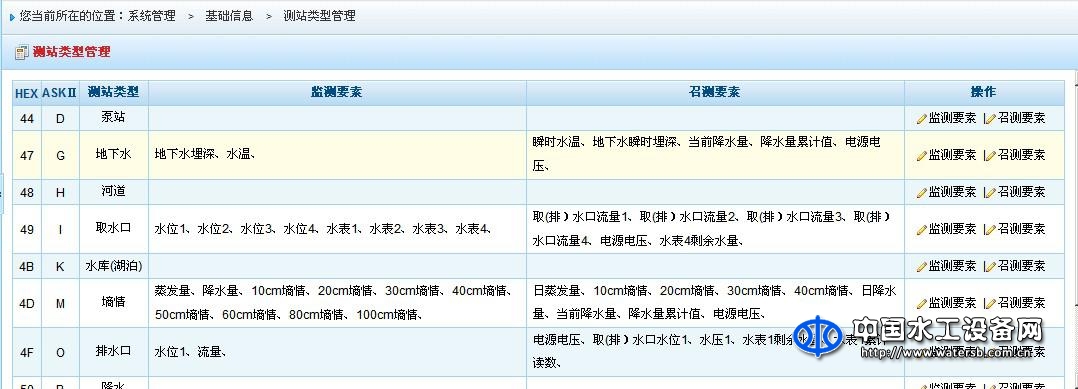

測站類型進行管理：用于設置該類測站的采集要素。

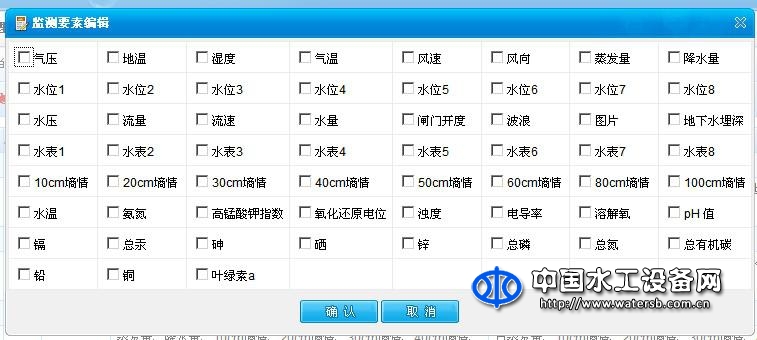

可對監測要素進行配置、維護，如下圖所示：

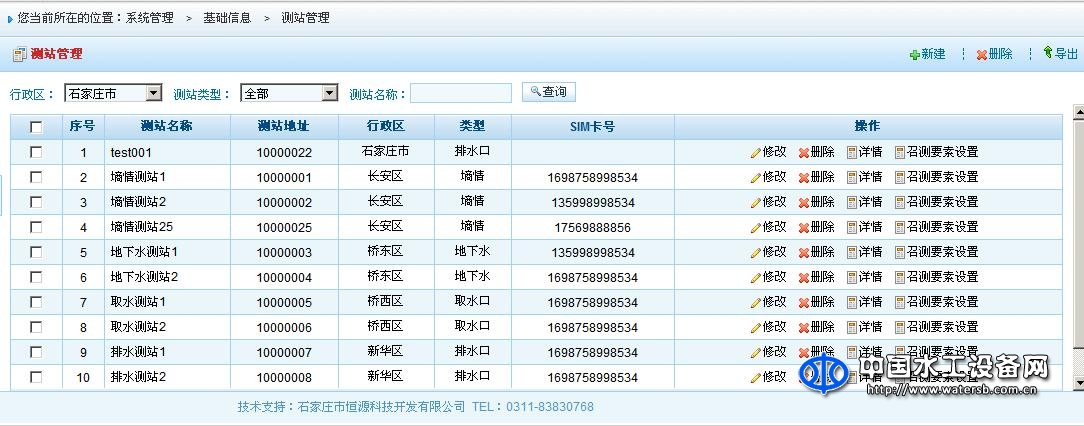

測站管理維護三類數據：測站基本信息、基本配置、運行參數。

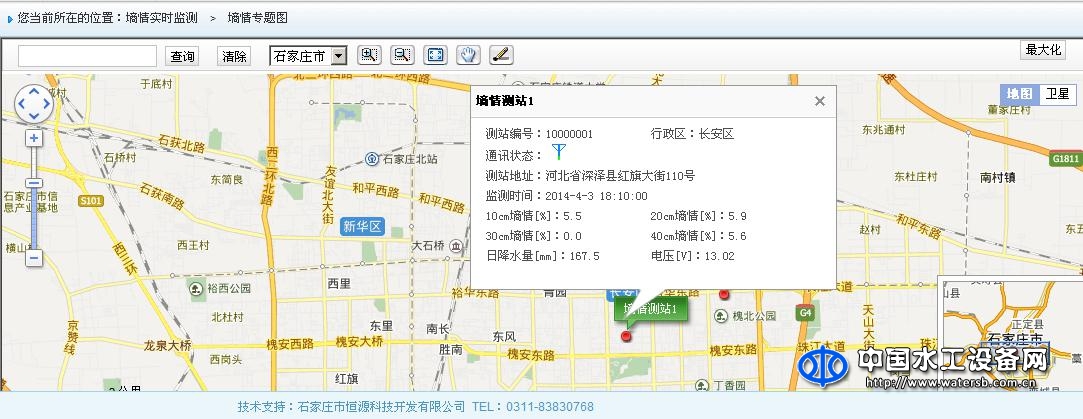

3.3墑情實時監測

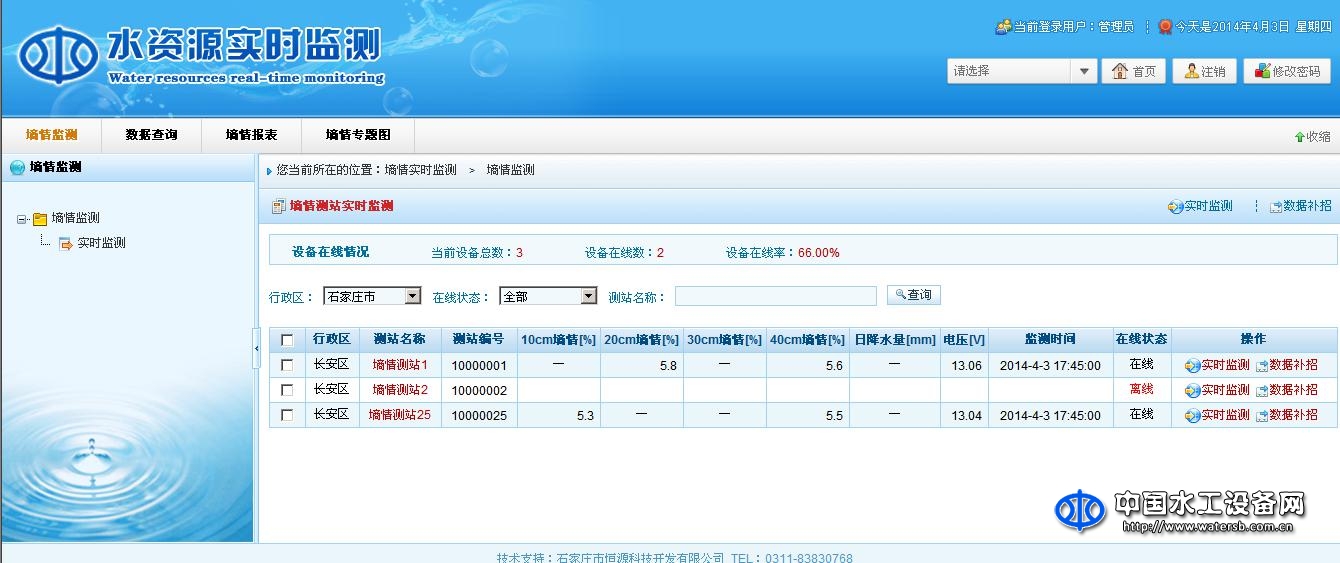

進入墑情監測系統后，顯示墑情的實時監測頁面。在查詢區域中，可選的查詢條件包括：行政區、在線狀態、測站名稱、查詢按鈕等。

在狀態區域中，顯示了測站總數、在線測站數、在線率等指標。

在列表區中顯示了查詢結果。查詢結果中包含以下必備的要素：測站名稱、在線狀態、最新數據及時間、操作（實時監測、召測），以及可配置的監測要素，測站的監測要素可以在系統管理的基礎信息中進行修改。

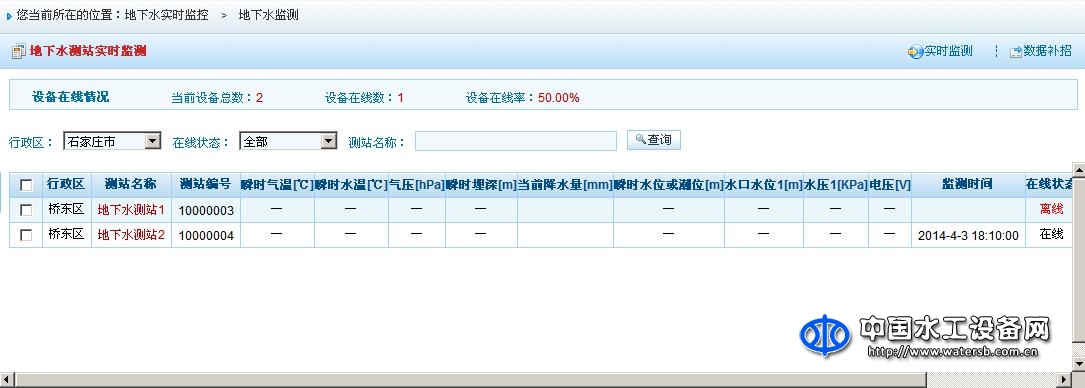

3.4地下水實時監測

在列表區中顯示了查詢結果。查詢結果中包含以下必備的要素：測站名稱、在線狀態、最新數據及時間、操作（實時監測、召測），以及可配置的監測要素，測站的監測要素可以在系統管理的基礎信息中進行修改。

可指定條件查詢：行政區、在線狀態、測站名稱、查詢按鈕等。

在狀態區域中，顯示了測站總數、在線測站數、在線率等指標。

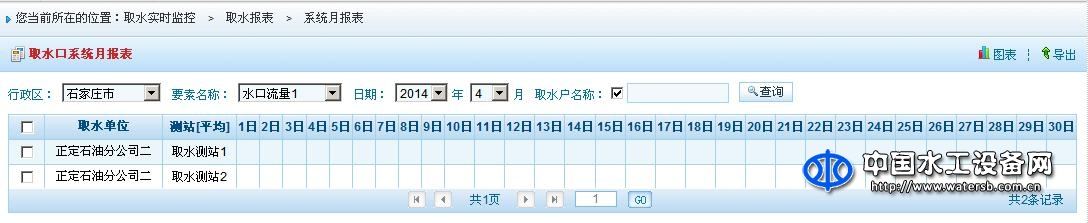

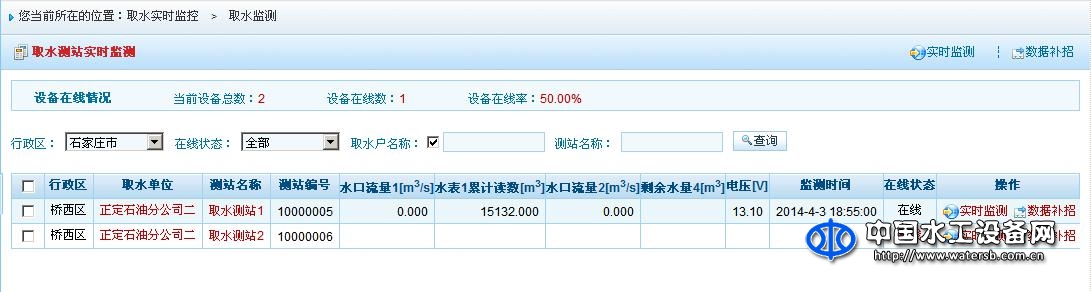

3.5取水實時監測

實現了對用水戶的取水相關量及狀態的監測監控。

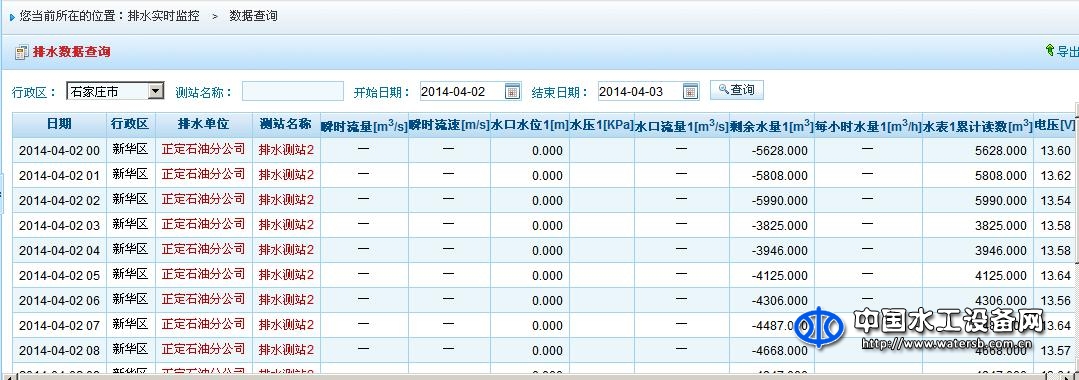

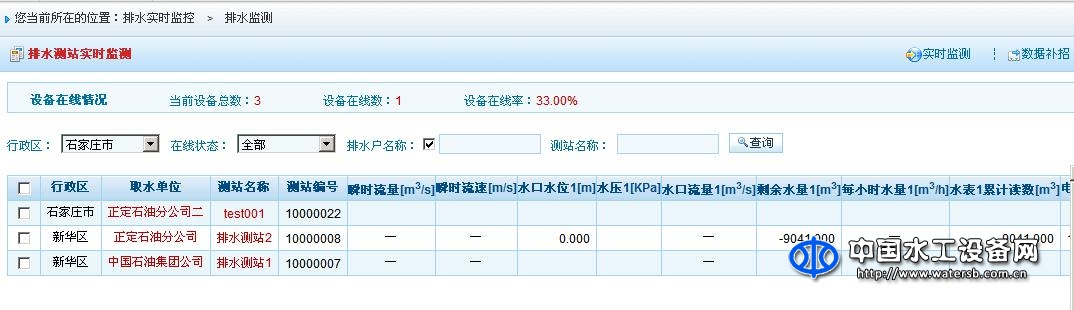

3.6排水實時監測

實現了對用水戶的排水相關量及狀態的監測監控。
