1、產品概述

無負壓智能給水設備由不銹鋼管路、高性能水泵、不銹鋼穩流罐、負壓消除器、不銹鋼連接件:電氣控制部分 由信號采集傳感器、傳動元件變頻器、中央處理器PLC、數值處理系統、人機對話界面觸摸屏(可選)、遠程通訊系統

(可選) 、外圍控制回路和其他執行元件等。

2、使用環境

1、流量范圍:5~3000m3/h;

2、壓力范圍:0~2.5MPa;

3、電機功率:0.37~280KW;

4、電源:380V ±10%;

5、環境溫度:0℃~40℃;

6、相對濕度:溫度20℃時,不大于90%;

7、海拔高度:不應超過1000m;

8、設備安裝的地點,應無導電或爆炸性塵埃，無腐蝕，金屬或破壞絕緣的氣體或蒸汽；

9、電控柜的設置要求:

(1) 柜底應高出地面0.1m;

(2) 柜頂距屋頂(板項)的距離不小于1.0m;

(3) 柜后壁距墻面應有0.8m的通道;

(4) 管路系統應在最低處設泄水裝置。

3、型號說明

(1) 無負壓智能給水設備控制柜的型號說明

/

Y遠程監控

結構型式

(無標識指一體式、W臥式罐、 G立式罐、X箱式)

顯示面板類型(W威綸觸摸屏、T文本顯示)

變頻器類型

(S西門子變頻器、AABB變頻器)

PLC類型

(S西門子PLC、MOMRONPLC、P上大PLC)

變頻器數量

(一個(默認可以省略不寫)、2個、3個......)

穩定泵的臺數                (0無小泵、1帶一臺小泵)

啟動類型                                                     (0手動控制直接啟動、1手動控制星三角啟動)

控制主泵的臺數

(2一控二、3—控三)

單臺主泵功率(KW)

無負壓智能控制柜

企業名稱代號

例:無負壓智能控制柜，單臺主泵功率為11KW，一控二，手動控制直接啟動，無小泵，西門子PLC，帶雙變頻ABB變頻器，威 綸觸摸屏,臥式罐，帶PGRS遠程監控功能。

型號表示為:MDW11/2002-SAW-WY

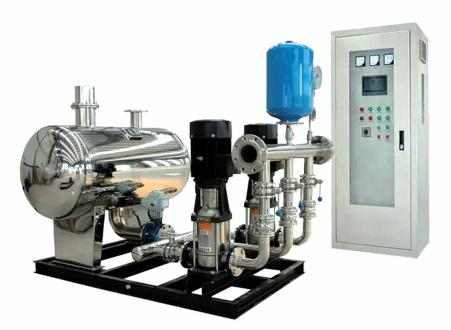

(2)臥式無負壓智能給水設備

M      MDWW       24      72      600       W

無標識指一體式、W臥式罐、G立式罐

穩流罐直徑

設備揚程

額定供水流量(m3/h)

臥式無負壓智能給水設備

企業名稱代號

例:臥式無負壓智能給水設備，額定供水流量為24m3/h,設備揚程為72m，臥式穩流罐直徑為600。

4、設備的配置說明

1、向客戶推薦性能價格比最佳的配置(標準配置)為:

(1) 優先采用兩臺泵配置(1用1備型) ,單臺泵運轉可滿足 用戶最大流量，并能在最大流量的變化范圍內高效、低耗、 安全連續運轉。兩臺泵24小時定時切換運轉,避免備用泵 死水污染水質。功率7.5KW(含7.5KW)以下不配穩壓泵。

(2)優先推薦選用克礎不銹鋼的高效立式多級泵,性價比 好、售后服務無憂。

(3)管件、閥門等全套采用食品級不銹鋼材料。

(4)推薦選用世界一流品牌的變頻器、可編程控制器(PLC) 及控制器等硬件和KCLW-ll高可靠軟件組成的實用性強的 控制系統。

2、可供客戶選用的配置:

(1) 可根據客戶的要求配置“格蘭富”或其它等國際品牌水泵。

(2) 可根據客戶的喜好使用彩色或單色觸摸屏人機對話的配置。

(3) 可根據客戶需要選用ABB、丹佛斯、西門子等國際知名品牌的變頻器和控制元器件。

(4) 可根據客戶要求配置網絡連接或遠程監控系統。

3、根據不同客戶群體的需要,可分為三種類型:

(1) 經濟型

a、主泵和穩壓泵均采用克礎輕型立式不銹鋼多級泵:

b、穩流罐為食品級不銹鋼材質;

c、成套附件系統所有過流部件和閥門均采用不銹鋼材質,連接件均為不銹鋼卡箍式或法蘭連接;

d、智能控制系統主要元器件:變頻器為ABB,可編程控制器PLC為西門子或歐姆龍,其他元器件為國產優質品牌。控 制柜的顯示系統為數顯式的電流表和電壓玩不電表。

(2)智能型

其配置如下:

a.主泵和穩壓泵均為克礎輕型立式不銹鋼多級泵;

b.穩流罐為食品級不銹鋼材質;

c.成套附件系統所有過流部件和閥門均采用不銹鋼材質,連接件均為不銹鋼卡箍式或法蘭連接;

d.智能控制系統的顯示系統由人機界面的觸摸屏來顯示，控制系統的主要元器件均為優質進口品牌。

(3)超高效型

其配置如下:

a.主泵和穩壓泵采用配置高效節能的永磁電機、克礎輕型立式不銹鋼多級泵或國際品牌水泵; b.穩流罐和成套系統等同智能控制型配置;

c.智能控制系統,其所有元器件均為進口優質品牌,并且配置雙變頻器、遠程監控、手機報警等一系列功能,控制系 統的顯示部分用彩色觸摸屏人機對話的配置。

5、MD-LW系列立式無負壓智能給水設備工作原理

KCLW-I型立式無負壓智能給水設備是指城鎮供水管網串接水泵抽水加壓供水的設備。該設備是由不銹鋼穩流罐、 壓力控制系統、流量監控裝置、加壓泵組、智能控制系統、不銹鋼成套管路系統組成。其工作原理為:當設備啟動 時，   穩流罐前的進水壓力控制器和吸水口壓力控制器及流量監控裝置，時刻監測市政管網壓力及流量情況，同時 設備為確保市政管網不產生負壓，在現場調試時，根據當?shù)厥姓芫W(wǎng)要求，設定一個管網壓力的安全下限值和最 小安全流量值。正常情況下、設備的進口壓力和流量均

高于市政管網的安全下限，此時，設備充分利用管網壓力，缺多少補多少，處于變頻運行狀態中。當壓力控制器和 流量監測裝置監測到市政管網壓力和流量接近于管網安全下限值時，壓力控制器和流量監測裝置會及時給智能 控制系統發出指令，控制系統會及時令加壓泵將正常運轉的速度降下來，延時等待管網壓力和流量的恢復，等待 過程中如果管網壓力波動繼續向下，低于管

網設定的安全下限值時，控制系統會根據壓力控制器及流量監控裝置發回的指令，迅速將限速運轉的加壓泵停止 下來。防止設備從管網中過量抽水，杜絕了產生負壓的水流條件。在等待過程中管網壓力恢復到安全下限值以上 時，設備會按照原有的運行方式運行。當市政管網進水壓力與設備的出口壓力相對一致時，   即設備處于供水低峰 或夜間無人用水時，設備休眠，通過旁通管直接供水。小流量供水時可利用緩沖罐來保壓供水。隨供水量的不斷加

大，依次用穩壓泵加壓供水，在不能滿足用水需要時喚醒主泵工作，滿足用戶用水需求。

6、MD-LW系列立式無負壓智能給水設備的特點及優點

絕對確保管網安全

采用"根本不產生負壓，而不是產生了負壓再去消除”的智能化按制技術，自動控制水泵工況和水體流態，在滿足 管網制約條件下連續運行，具有保證管網安全和運行穩定，不會超量取水更不會負壓下抽水，不會使得管網供水 壓力徒升徒降，不波及相鄰用戶的正常用水。特別是該項技術更好地抑制和控制‘瞬變流負壓”的產生，避免了管 網壓力振蕩、沖擊、回流等影響。

采用智能控制技術，使自控系統的動態特性品質精良，大大提高了供水平穩。確保水流穩定、連續、水體透明．不會 產生水流忽大忽小、濺射、噴氣、喘震、水管振動噪聲以及冷熱水難調、含氣濁水感、沖劇管路的濁水等現象。

安全可靠性高

高品質硬件和高可靠性軟件構成的分散功能式控制系統，實現了無水流沖擊、無電流沖擊、軟啟動、軟停止、平滑 調速、防超壓、防水錘、無瞬間斷水的臺數切換、無頻繁切換、電路通斷無火花、儀表?yè)p壞及斷線不失控等功能，保 證了設備運轉安全可靠，故障率極低，可長時間免維修。同時故障自動診斷和自動處理技術可保障在無人工干預 下自動連續供水不間斷。

節能最大化

水泵機組節能最大化是通過有效疊加管網壓力，出水壓力最優化設定，減少超流量出水以及提高水泵運轉效率， 提高電機、變頻器工作效率，提高功率因素等多項技術成果的綜合應用和系統優化而實現的。與傳統供水相比節 電更顯著。

選型原則

無負壓智能給水設備的選型是根據自來水進水量(由自來水管徑、壓力、長度等條件確定】、顧客實際用水量、建筑 物高度等數據來確定的,并遵循以下原則;

◇流量均按單位設計，設備型號為常用型號，還可根據客戶特殊要求另行設計，設備的流量不包括備用泵流量。

◇大功率主泵選用給水泵休眠后小流量用穩壓泵，根據需要可選穩壓氣壓罐。

◇無負壓罐可以根據客戶的實際情況組合。

◇無負壓罐調節容積(v調) 應按其進水量和出水量的變化曲線經計算確定，資料不足時，應按下式計算：

v調=Qx△T式中: V調無負壓罐調節容積(m3);

Q設計流量( m3/h);△用水高峰時的持續波動時間,一般取△T=3~5min。

8、應用范圍

1、新建住宅小區及樓宇等生活用水；

2、已建有水池、水箱的供水系統為了根除水質污染的徹底改造；

3、原有氣壓供水、水箱變頻調速智能給水設備改造;

4、已應用第一代無負壓智能給水設備;

5、城鎮管網供水壓力較低必須嚴格要求智能給水設備在限制流量以下用水，或要求“根本不產生負壓，而不是產 生后再去消除”的場合;

6、工礦生產和生活用水;

上述六種應用范圍，其單臺設備流量應控制在5~48m3/h范圍內;                                                                    7、城鎮管網供水系統,長距離供水中間加壓泵站,區域化供水管網加壓站,高位地域集中供水加壓站(流量可在5~ 3000m3/h范圍內) 。

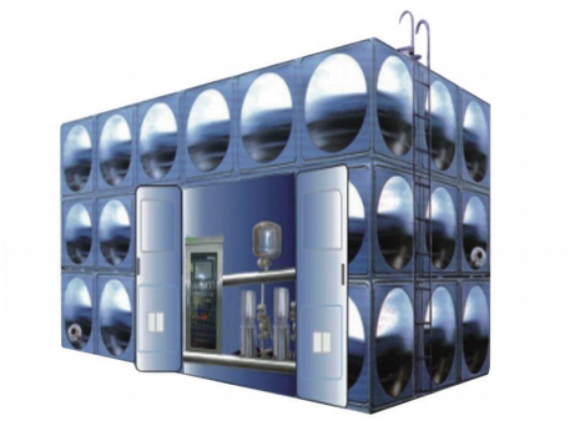

  智能無負壓箱式泵站

智能無負壓箱式泵站

智能無負壓箱式泵站的型號說明

MDS     W

額定供水壓力(MPa) 額定供水流量( m3/h) 水箱公稱容積(m3)

直連式智能水箱

例:無負壓智能水箱，智能給水設備額定供水流量為24m2/h,潁定供水壓力0.7MPa,水箱公稱容積為30m3 ，型號

表示為:MDS-W-30-24-0.7
