產品概述

鑄鐵鑲銅閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作 用。

型號表示方式

M □□□□

T I  圓閘門通徑D N （mm）矩形閘門：寬乂高（mm ）

 安裝形式代號：K-靠壁式（可省略）F-法蘭式B-附壁式

 鑄鐵鑲銅閘門FZ-方閘門YZ-圓閘門

結構形式：S-單向升桿式A-單向暗桿式SS-雙向升桿式SA-雙向暗桿式 I 企業代號

產品特點

1、 門體、門框等由灰鑄鐵（或球墨鑄鐵）制成，結構強度高，耐腐蝕性好，承壓能力大（正向承壓:

0.1 MPa ） ₀

2、 密封面采用錫青銅精密加工，密封性好，滲水量小：正向0.72L/m - min；反向：1.251 L/m ? min。

3、 品種齊全，適用范圍廣，安裝調試方便。

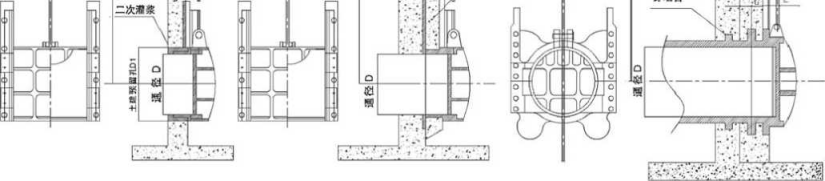

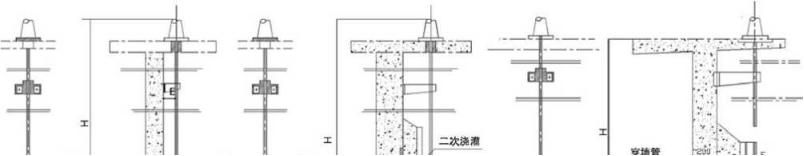

安裝形式

靠壁式（代號K ）

土建預留孔比閘門通徑略 大，推薦用于4>2OO- 4> 1200, □300-01000之間的單向閘門 的安裝。

附壁式（代號B ）

土建預留孔與閘門通徑相 同，適用于所有規格的單向及雙 向閘門的安裝<|> 1200和□ 1000 以上規格推薦使用此種安裝方式。

法蘭式（代號F ）

適用所有規格的單向及雙向 圓閘門的安裝，法蘭標準：JB/ T81-94, PN0.25MPa,當穿墻 管為鋼管時，需與閘門法蘭配制 —只鋼法蘭，安裝時兩法蘭裝配 后與穿墻管焊接。
